1.    產品概述

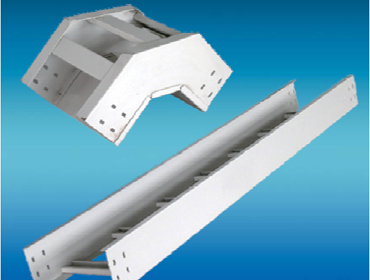

XQJ系列電纜橋架是根據國內外有關資料及我廠同類產品改進而成。具有品種全、應用廣、強度大、結構輕、造價底、施工簡單、配線靈活、安裝標準、外觀美觀的特點，為技術改進、擴充電纜、維護檢修帶來方便。

XQJ系列電纜橋架備有護罩，需要配護罩時可在訂貨時注明或按照護罩型號訂貨，其所有配件與托盤式、槽式橋架通用。

XQJ系列電纜橋架其表面處理為靜電噴涂、鍍鋅、熱鍍鋅三種，在重腐蝕環境中可采用靜電噴涂防腐處理。大跨度橋架可根據客戶選擇制作成 L(長)=4、6、8、12m(米)，用戶所需XQJ系列電纜橋架如超出本標準范圍的品種規格。亦可來圖，來函或面洽，我廠盡可能滿足您的要求。

2.    產品用途：

適用于電壓在1O千伏以下的電力電纜，以及控制電纜、照明配線等室內室外架空及電纜溝、隧道的敷設。

1.     XQJ系列鋼制電纜橋架具有品種齊，應用廣、結構輕、強度大、造價低、施工簡單、配線靈活、安裝標準、外形美觀等特點，對工礦企業的技術改造、擴充電纜維護檢修帶來方便。

2.     LQJ系列鋁合金抗腐蝕橋架，選用高強度耐腐蝕鋁合金標準型材表面陽板氧化處理后，采用不銹鋼緊固件或鉚釘固定成型的方式組裝，克服了一般緊固件易腐蝕的弊病。應具有結構簡單、式樣新穎、載荷大、重量輕、耐腐蝕性、使用壽命長、安裝方便、不需維護保養特點，適用于一般環境地區，在沿海鹽霧地區高溫度和腐蝕的環境中使用，更能顯示它保持抗腐蝕的優越性，是敷設電纜的理想產品。

3.     BQJ系列玻璃阻燃橋架是用玻璃鋼纖維防腐材料制成的一種新型產品，它具有強度高、絕緣性好、重量輕、結構合理、配線靈活、防腐、防酸、防火、壽命長、安裝簡便等優點。

產品選型說明 ：

1.  確定環境條件

環境條件一般有三種：腐環境，正常環境，特珠環境。

2.  確定走向

根據多數電纜走向，在室內可沿墻、柱、梁、樓板走，在室外盡可能沿工藝管道走。

3.  計算荷重

計算在電纜橋架走向橫數成上的單位長度、電纜的重量q及總荷載G。
G總=n1q1+n2q2+...式中：q1、q2、q3.....qn為每根電纜單位重量(kg/m)n1、n2、n3...nn為相同電纜的根數G總<G允

4.  選擇橋架

根據電纜荷載、及橋架安裝處的環境，以橋架的荷載曲線為依據，來確定橋架的材質類型和規格及立柱的間距、托臂的長度、橋架的層次、立柱的長度等。

根據電纜走向及安裝的環境確定橋架的固定方式：懸掛式、直立式（這兩種形式均可采用單側固定或雙側固定）、壁側式等。

各種電纜橋架在電纜架上的層次安裝與層間距離。

電纜橋架層次的排列是：弱電控制電纜在最上層，接著一般控制電纜、低壓動力電纜、高壓電力電纜依次往下排列（如下表），這種排列有利于屏弊干擾、通風、散熱等。

各種層電纜橋架的層間距離為：控制電纜≥200mm、動力電纜≥300mm。機械化設電纜≥400mm。

當橋架的固定方式采用懸掛式且托臂為單側多層式安裝時，為了立柱受力平衡，應選用對稱載荷方式，敷設電纜橋架。

大跨距敷設高空電纜，可選用大跨距電纜橋架。

電纜橋架在穿越易受外來機械損傷的地區和日曬地區，應選用防護蓋板。

當電纜槽或桁架式梯架需轉變分支時，可采用各種變通連接。

XQJ鋼制電纜橋架的防腐措施：靜電噴塑、鍍鋅鈍化、電鍍鋅（適用于輕防腐地區）鍍鋅鎳合金等。熱浸鍍鋅電纜橋架用料厚度需增加0.5mm以上。

電力電纜橋架的支撐間距應小于允許支撐跨距。寬度應留有一定的備用空位，以便以后增添電纜用。

當電力電纜和控制電纜較少時，可在一個電纜架上安裝，但中間要用隔板將電力電纜和控制電纜隔開。

水平敷設電纜橋架，橋架的連接應盡量在跨距的1/4處，水平走向電纜每隔2m固定一次，垂直走向電纜1.5m固定一次。

電纜橋架應可靠接地，如為接地干線應將橋架的端部并聯軟銅線（截面積16mm²)，并與總接地線相通。長距橋架每隔30-50m接地一次。
